135-0054-1271

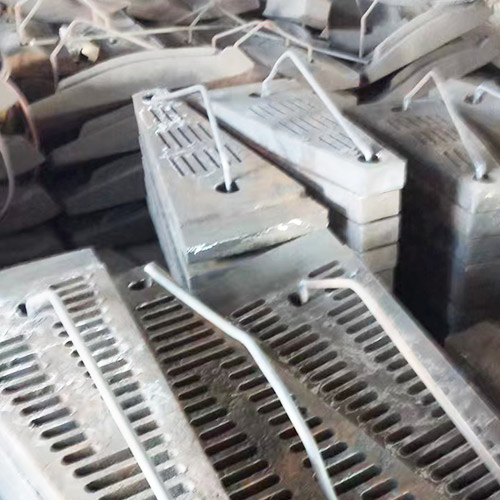

高錳鋼襯板在大型礦用球磨機(jī)中的應(yīng)用需結(jié)合其特性與工況條件綜合評估。作為傳統(tǒng)耐磨材料，高錳鋼襯板通過加工硬化效應(yīng)(表面硬度從HRC20-25提升至HRC40以上)可適應(yīng)中等沖擊工況，但在大型礦用球磨機(jī)中存在顯著局限性。
大型礦用球磨機(jī)直徑通常超過5米，筒體轉(zhuǎn)速較低，研磨介質(zhì)(鋼球)直徑大、沖擊能量高。此類工況下，高錳鋼襯板雖能通過加工硬化提升表面硬度，但其屈服強(qiáng)度較低的特性導(dǎo)致塑性變形風(fēng)險(xiǎn)顯著增加。德興銅礦直徑10.37米×5.19米半自磨機(jī)的應(yīng)用案例顯示，超高錳鋼(Mn17Cr2)襯板使用一個(gè)月后即出現(xiàn)嚴(yán)重變形，螺栓無法拆卸，需切割螺栓才能完成更換。這表明高錳鋼襯板在大型設(shè)備中難以承受持續(xù)高強(qiáng)度沖擊，易引發(fā)襯板凸起、螺栓斷裂等問題，進(jìn)而影響設(shè)備運(yùn)行穩(wěn)定性。
從材料性能對比看，高鉻鑄鐵襯板在耐磨性上較傳統(tǒng)高錳鋼提升2倍以上，且抗高溫、抗腐蝕性能更優(yōu)，已成為大型礦用球磨機(jī)粗料倉的主流選擇。而高錳鋼襯板因成本優(yōu)勢，仍適用于沖擊能量較低的中型設(shè)備或細(xì)磨倉。若需在大型礦用球磨機(jī)中應(yīng)用高錳鋼襯板，需通過優(yōu)化成分設(shè)計(jì)(如添加鉻元素)或改進(jìn)熱處理工藝(如水韌處理+時(shí)效強(qiáng)化)提升其抗變形能力，但此類改進(jìn)可能增加工藝復(fù)雜性與成本。
在線客服
