135-0054-1271
鋼球表面質(zhì)量對(duì)磨礦介質(zhì)消耗具有顯著影響，其核心機(jī)制在于表面硬度、致密性及微觀結(jié)構(gòu)的綜合作用。表面硬度是關(guān)鍵指標(biāo)，硬度不足的鋼球在沖擊礦石時(shí)易發(fā)生塑性變形，導(dǎo)致球體表面凹陷、剝落，形成不規(guī)則磨損面。這種磨損會(huì)加速鋼球直徑縮減，迫使企業(yè)頻繁補(bǔ)加新球以維持充填率，直接推高介質(zhì)消耗。例如，當(dāng)鋼球表面硬度低于HRC55時(shí)，在磨削高硬度礦石時(shí)，其磨損速率可達(dá)表面硬度HRC60鋼球的1.8倍。

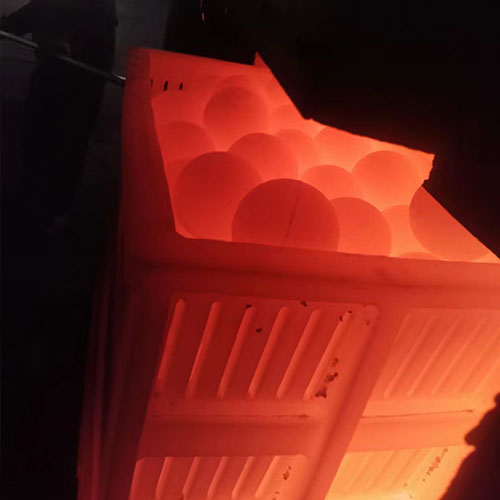

表面致密性同樣影響耐磨性。鑄造鋼球因工藝限制，內(nèi)部易存在氣孔、縮松等缺陷，導(dǎo)致表面組織疏松。在磨礦過程中，這些缺陷部位成為應(yīng)力集中點(diǎn)，加速裂紋擴(kuò)展，引發(fā)局部剝落。而鍛軋鋼球通過高溫鍛造使金屬晶粒細(xì)化，表面組織致密，耐磨性顯著提升。試驗(yàn)數(shù)據(jù)顯示，在相同工況下，鍛軋鋼球的噸礦介質(zhì)消耗比鑄造鋼球低22%-30%。
微觀結(jié)構(gòu)對(duì)磨損機(jī)制的影響亦不可忽視。馬氏體鋼球因高硬度、高韌性特性，在沖擊載荷下不易產(chǎn)生脆性斷裂，其表面磨損以磨粒磨損為主，磨損速率穩(wěn)定。而奧氏體鋼球雖韌性優(yōu)異，但硬度偏低，易發(fā)生黏著磨損，導(dǎo)致球體表面粘連礦石顆粒，形成“磨球-礦石”復(fù)合磨損層，加速介質(zhì)消耗。
此外，表面質(zhì)量還通過影響磨礦效率間接作用于介質(zhì)消耗。表面質(zhì)量優(yōu)異的鋼球能更有效地傳遞沖擊能量，提升礦石破碎效率，減少過磨現(xiàn)象。當(dāng)鋼球表面粗糙度Ra≤3.2μm時(shí)，磨礦產(chǎn)品中-0.074mm粒級(jí)含量可提高5%-8%，意味著單位產(chǎn)量下所需鋼球數(shù)量減少，從而降低介質(zhì)消耗。
在線客服
